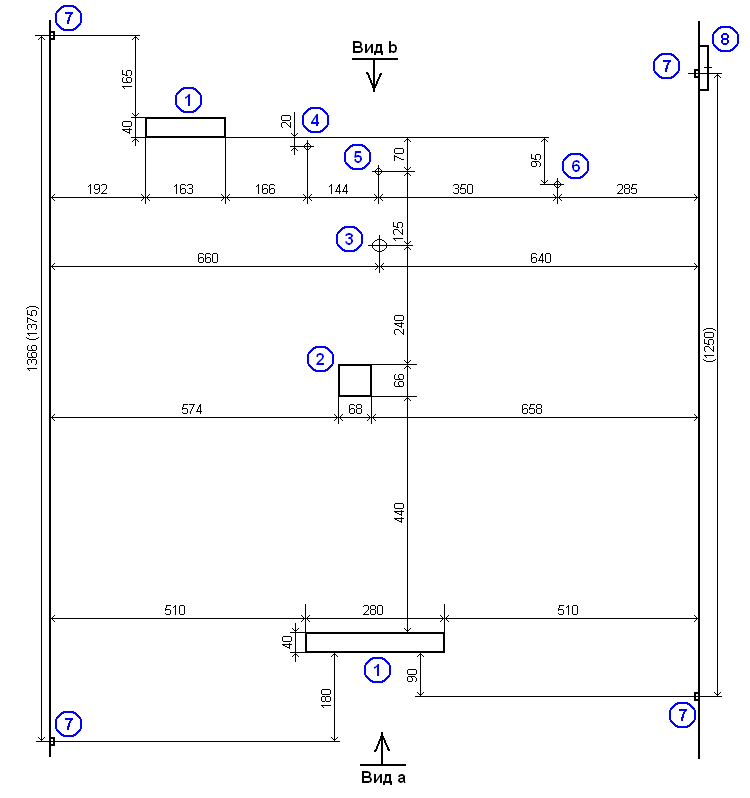

План крыши
==================================================

1 - вытяжки; 2 - основание антенны; 3 - сливное отверстие; 4 - труба канализации; 5 - радиостойка;
6 - ТВ антенна; 7 - продухи, в которые смонтированы крепления для оттяжек мачты; 8 - мой подъезд.

Уж не знаю почему, но мой дом не смотрит строго с Севера на Юг, дом на несколько градусов повернут. Дом сделан буквой Г. В длинной его части 6 подъездов и, кажется это полностью законченный дом. К нему пристроена трехподъездная пристройка, причем видно как вплотную к капитальной стене основного дома пристроили капитальную стену пристройки.

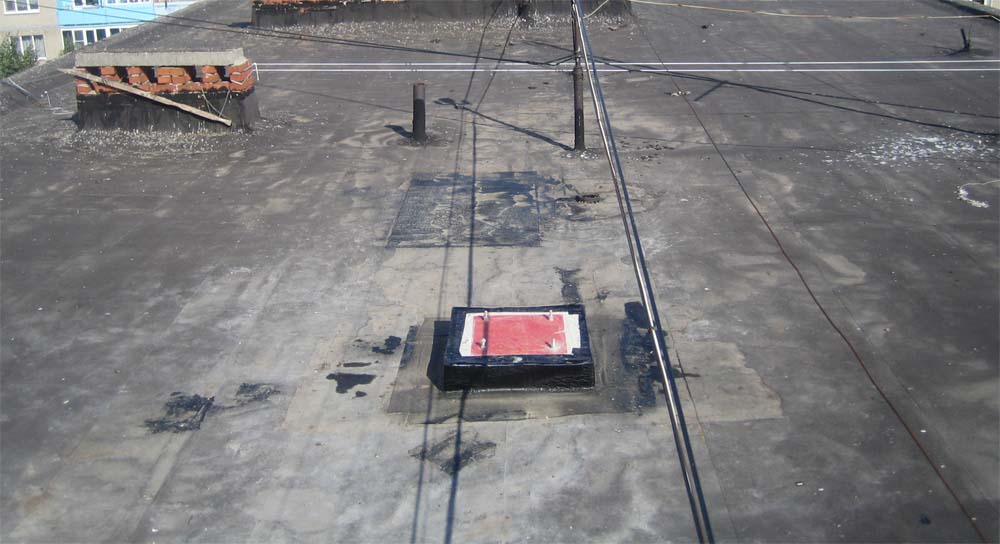

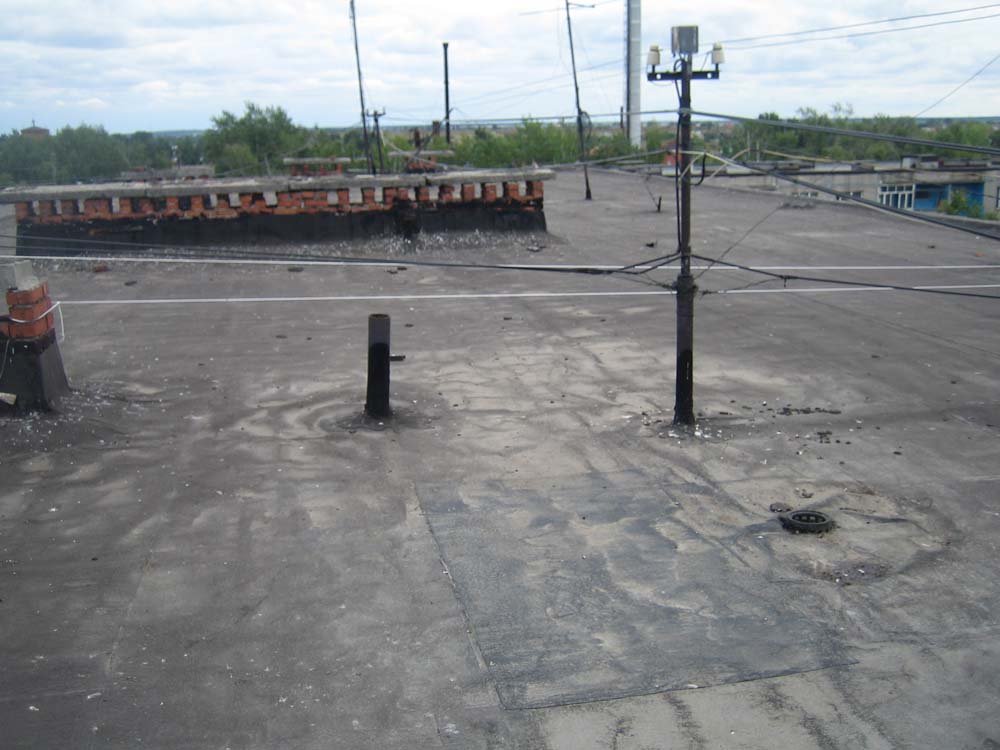

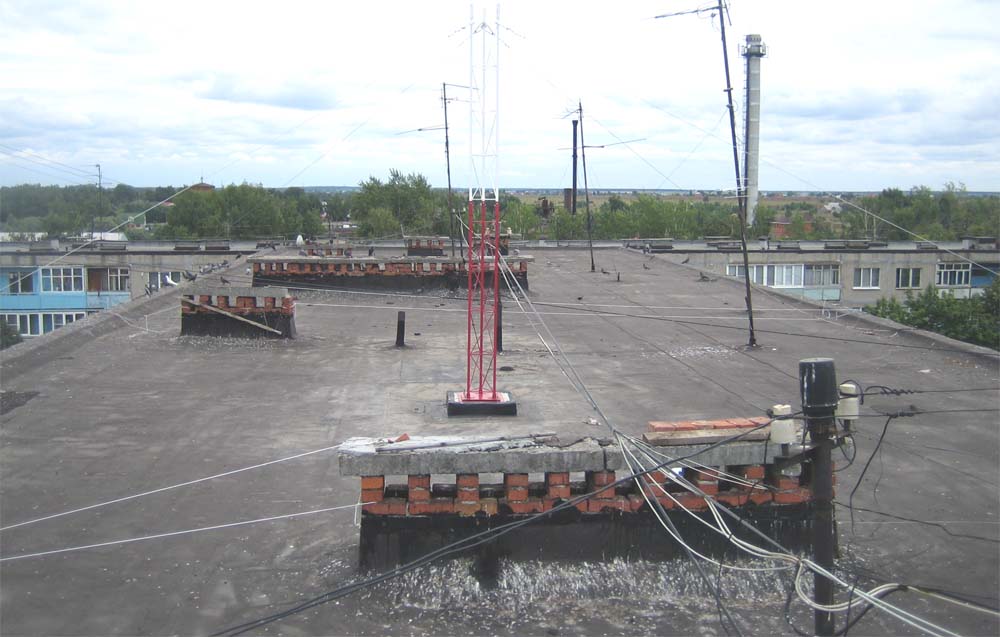

Фотографии крыши – вид a
==================================================

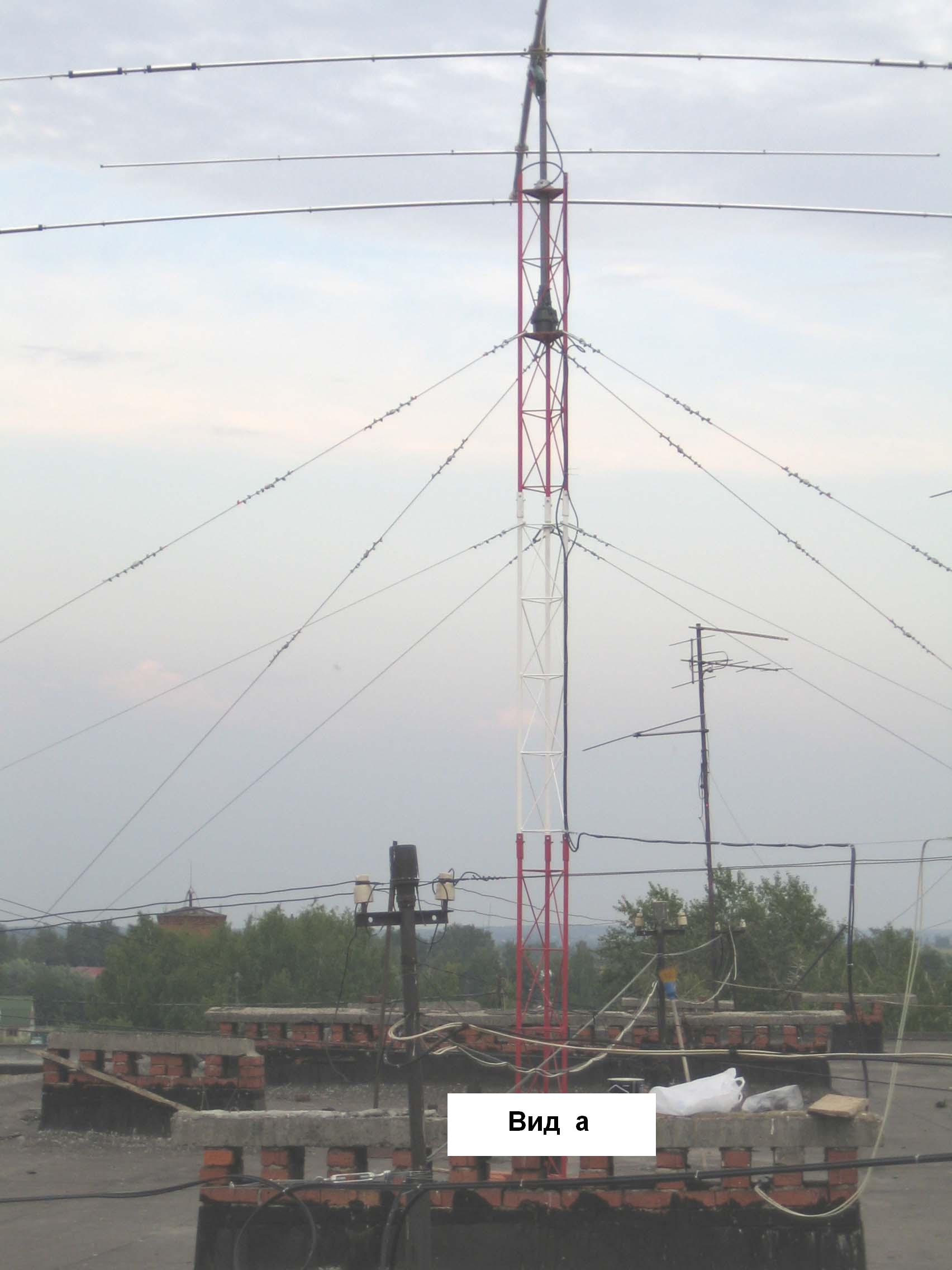

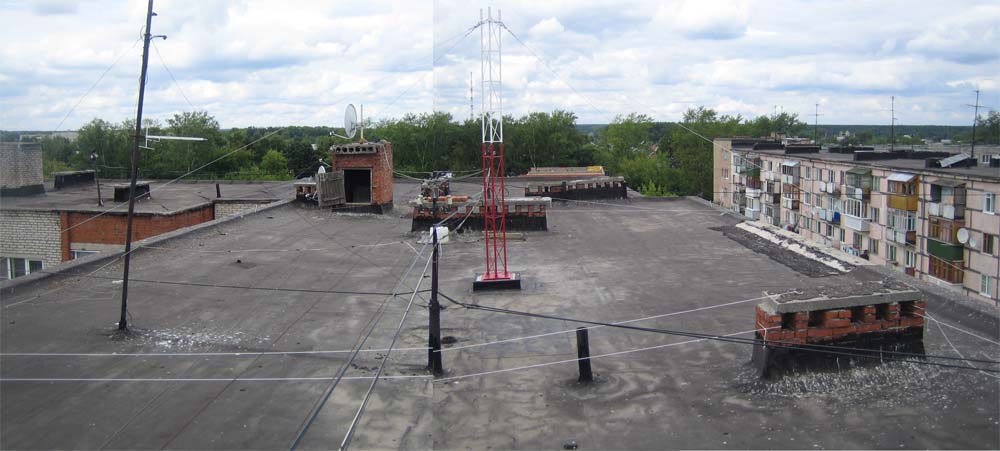

Фотографии крыши – вид b
==================================================

Этот вид я склеил из двух фотографий поэтому в центре немного кривовато.

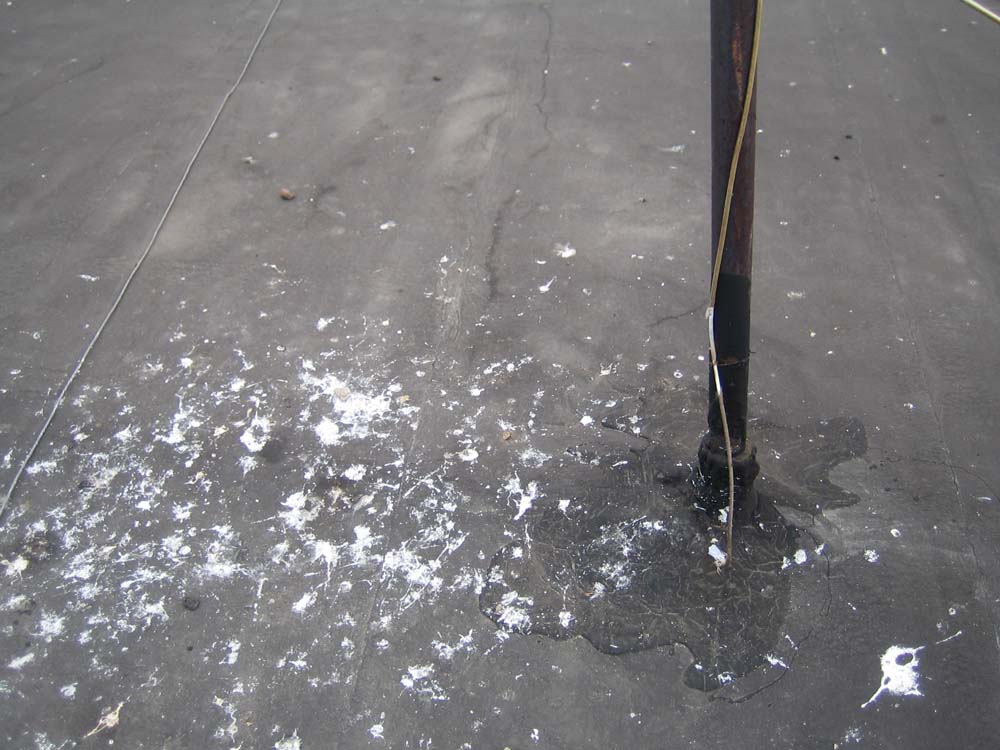

Ввод кабеля эфирной антенны
в существующий слаботочный стояк
==================================================

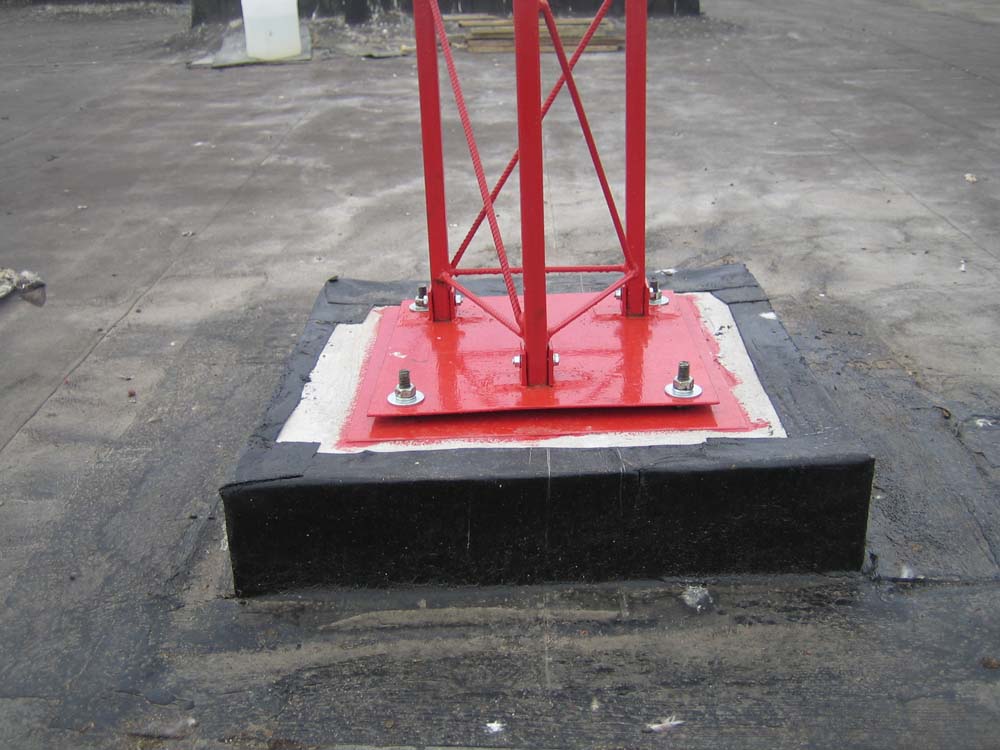

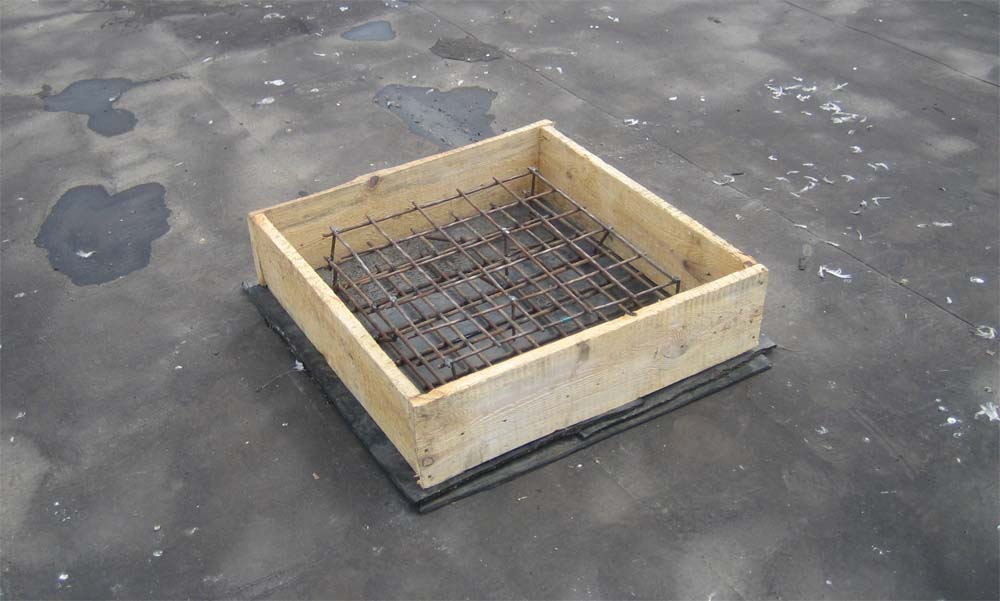

Основание мачты
==================================================

На мягкую кровлю положен кусок транспортерной ленты, на него сваренная из прутка арматура, сделана опалубка и залита бетоном.

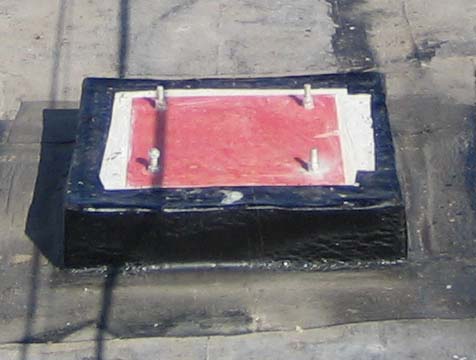

Сразу же, т.е. в не застывший бетон положена закладная пластина. К сожалению фото самой закладной пластины нет, только не очень хорошее фото того, как основание мачты уже сделано и бетон застыл.

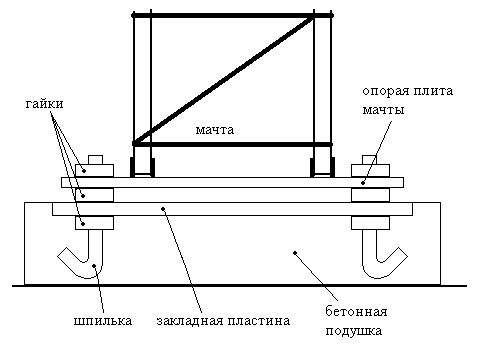

Разрез основания мачты. В закладной пластине просверлены четыре отверстия, в которые вставлены шпильки. Та часть шпилек, что забетонированы, загнуты крюком, чтобы надежно держались в бетоне. Шпильки и нижние гайки, те, что забетонированы, обварены. Т.е. шпилька приварена к гайке, а гайка в свою очередь приварена к закладной пластине. На шпильки, которые торчат вверх, накручены гайки (средняя гайка на рисунке). Затем на шпильки одевается опорная плита мачты, т.о. опорная плита мачты кладется на средние гайки, и сверху опорная плита мачты притягивается гайками.

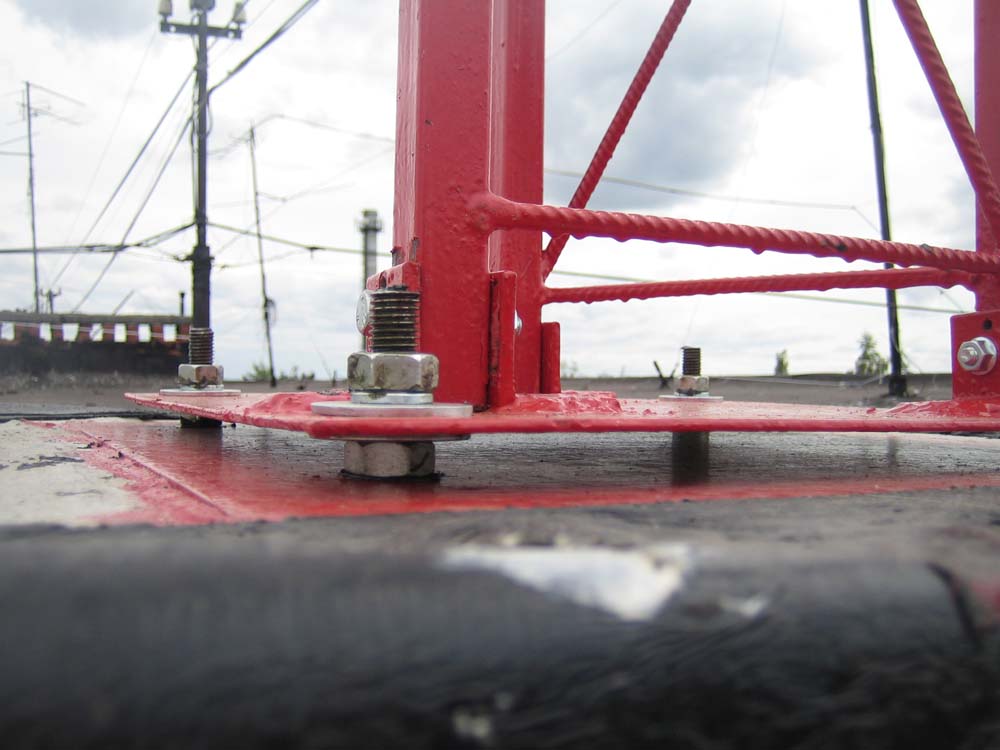

Закладная пластина (слева) и опорная плита мачты выполнены из стальной пластины толщиной 4 мм. На опорной плите мачты (рисунок справа) приварены уголки толщиной 5 мм, в которые вставляется мачта и прикручивается болтами (болт диаметром 8 мм, гайка на 13). На рисунке опорной плиты вид сбоку не стал показывать третье крепление, чтобы не загромождать рисунок.

Сняв ближний на рисунке болт, мачту как на шарнирах можно положить на крышу (необходимо для монтажа и профилактики антенны).

Регулируя нижние гайки, между закладной пластиной и опорной плитой мачты, опорная плита мачты выставляется горизонтально по уровню, после чего затягиваются верхние гайки.

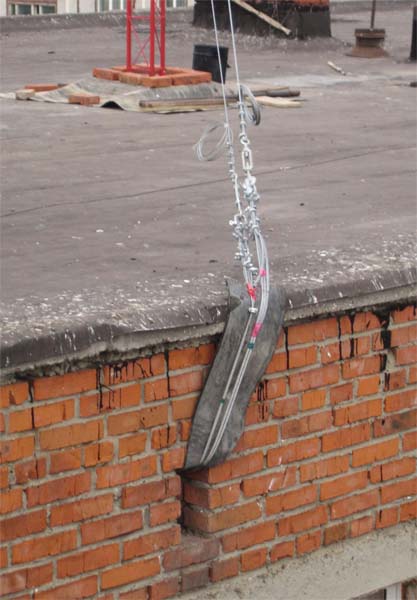

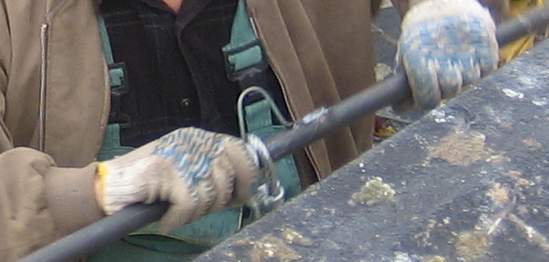

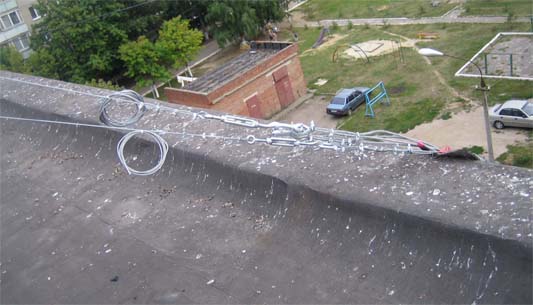

Крепления для оттяжек мачты
==================================================

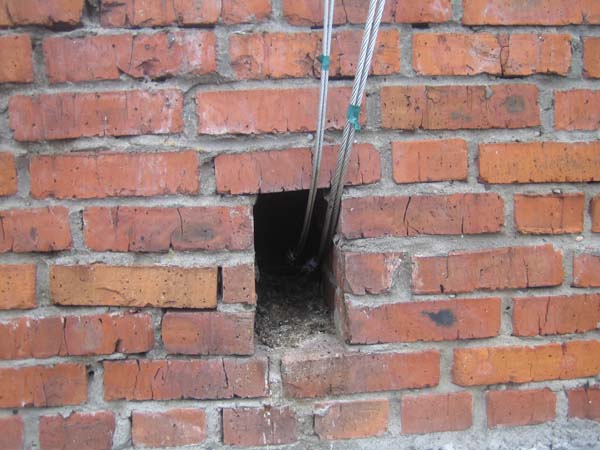

Как я сделал крепление для растяжек. Взял лом, в центре приварил петельку (чтобы трос не соскользнул). Вокруг лома сделал полвитка троса диаметром 8мм и полвитка троса диаметром 5мм. Лом вставил в вентиляционное отверстие чердака. Не знаю как это назвать то ли это чердак, то ли это вентиляция крыши, т.е. продух. Концы тросов завел на крышу, т.о. у меня получились как бы два крепления для оттяжек. К тросу диаметром 5мм будут крепиться оттяжки нижнего яруса, к тросу диаметром 8мм - оттяжки верхнего яруса.

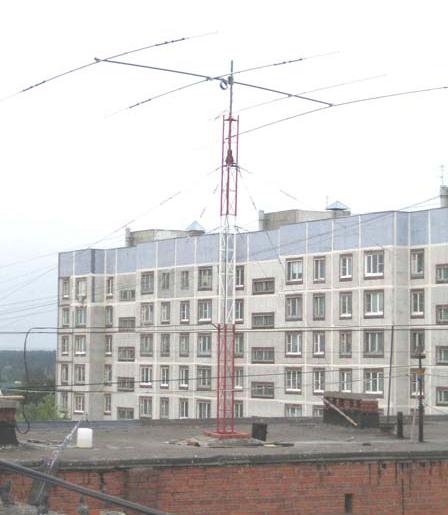

Внешний вид антенны
==================================================

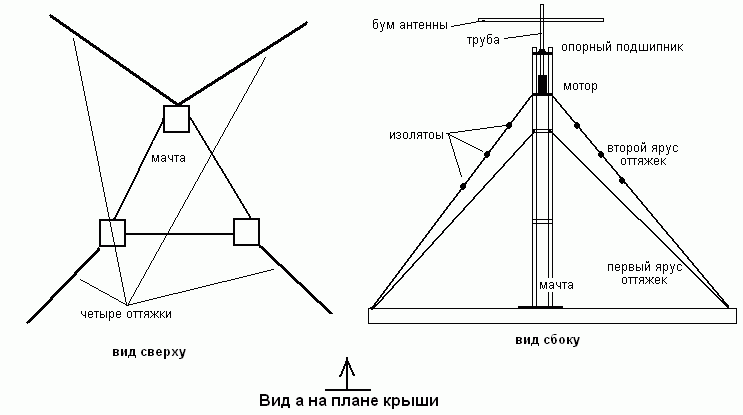

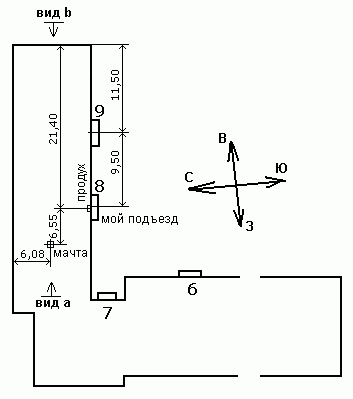

План мачты
==================================================

Мачта растянута двумя ярусами оттяжек (для перестраховки). Первый (нижний) ярус растянут тросом диаметром 4 мм. Второй (верхний) ярус растянут тросом диаметром 5 мм. Верхний ярус растяжек через 1, 2 и 3 метра разбит орешковыми изоляторами ИАО 2.

Изолятор орешковый ИАО 2.

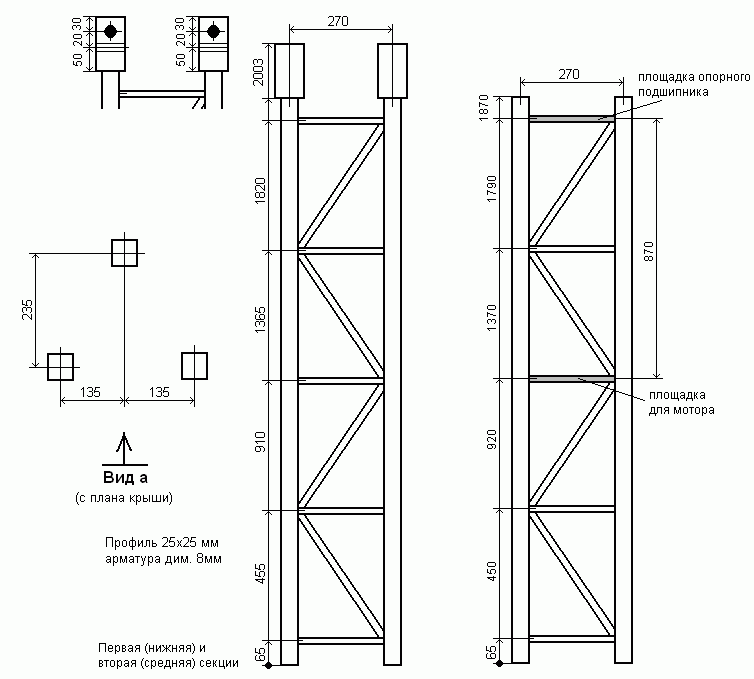

Чертеж мачты
==================================================

Мачта состоит из трех секций каждая по два метра. Нижняя секция (слева на рисунке) своим нижним концом вставляется в уголки приваренные к опорной плите мачты, и крепится тремя болтами (каждая грань мачты по одному болту). В верхней части нижней секции приварены уголки квадратом, т.е. уголки навстречу друг другу, т.о. как бы образуя профильную трубу. Внутрь этих уголков (нижней секции) вставляется средняя секция аналогичная нижней. И, наконец, в среднюю секцию вставляется верхняя, последняя секция. В середине и верху верхней секции, внутри мачты, вварены пластины, на которые крепится мотор и опорный подшипник. Средняя и верхняя секции, вставленные внутрь уголков, крепятся двумя болтами каждая.

Верхняя секция мачты (вид а на плане крыши).

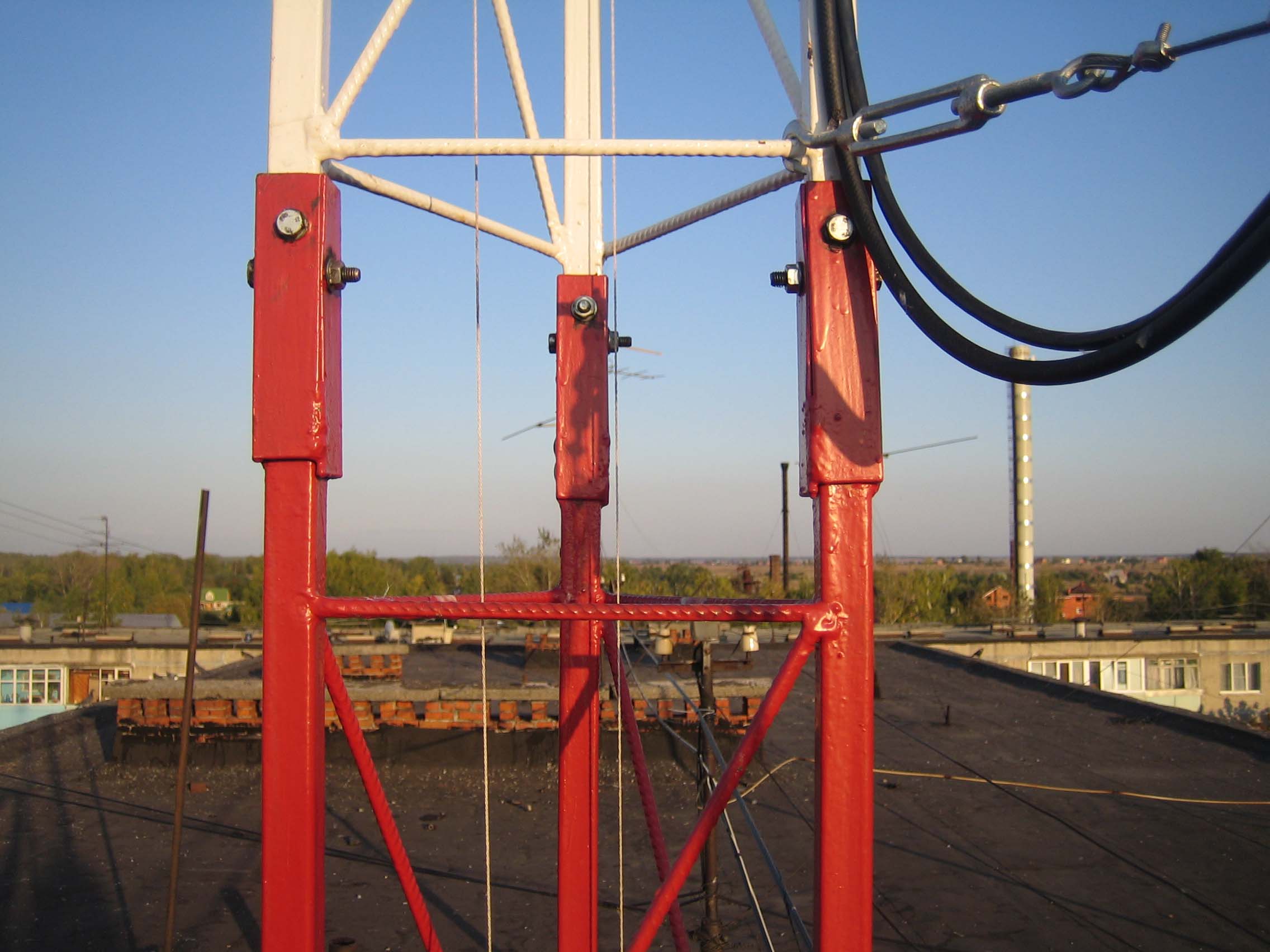

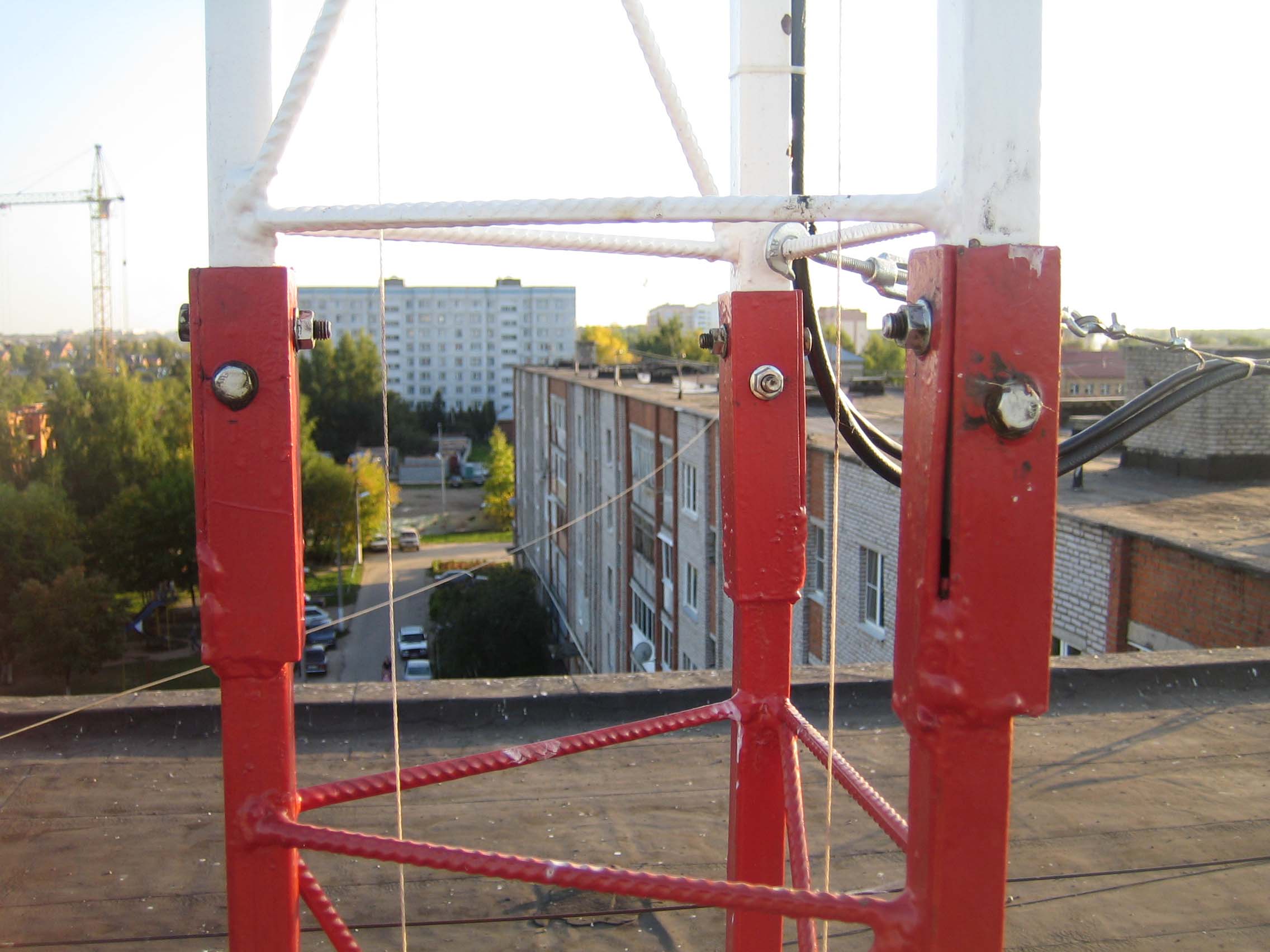

Стык первой (нижней) и второй (средней) секций мачты (вид а на плане крыши).

Стык первой (нижней) и второй (средней) секций мачты (слева от вида а).

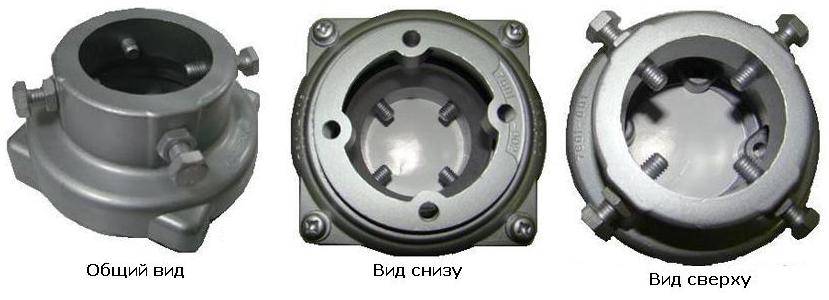

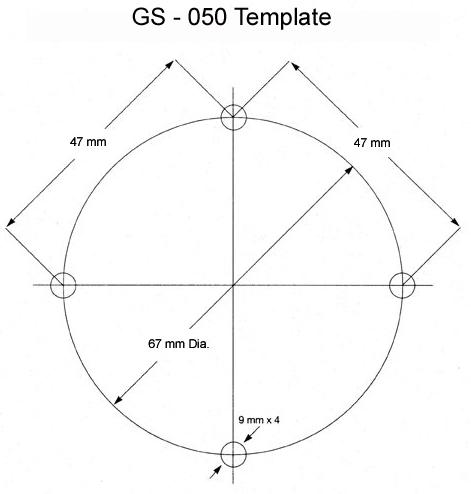

Опорно-радиальный подшипник Kenpro GS-050
==================================================

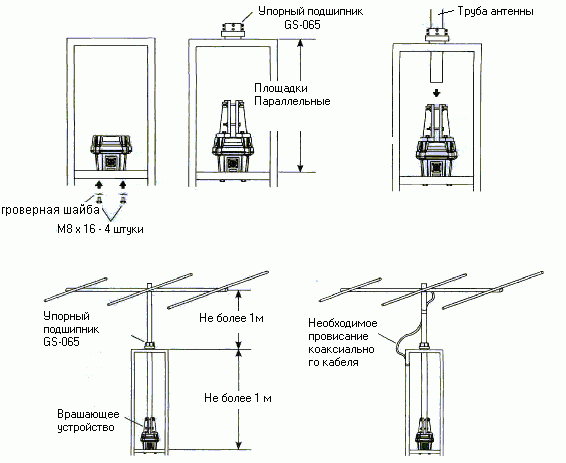

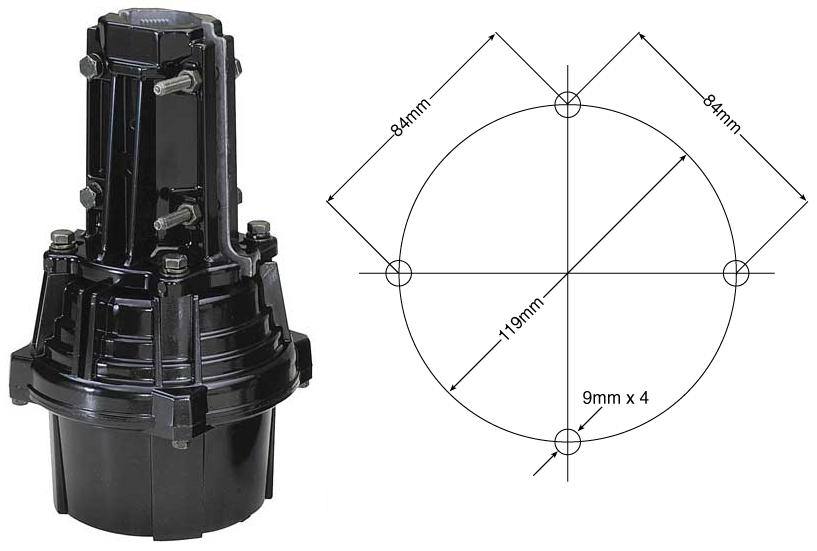

Поворотное устройство YAESU G-1000DXA
==================================================

Габаритные размеры мотора - диаметр 186 мм, высота 300 мм
